Definición y Tipos de TRANSFORMADORES
de Voltaje

Tipos de TRANSFORMADORESde Voltaje

Los Transformadores de Voltaje ofrecen la función de elevar ó bajar la tensión (o voltaje) de acuerdo a las necesidades específicas de la instalación eléctrica.

Se conocen también como Transformadores Eléctricos o de Corriente.

El transformador de tensión es un equipo que se utiliza para convertir, cambiar o ajustar los voltajes con los que se alimenta en su embobinado o devanado primario

Normalmente de Alta Tensión (13,000 volts, 25,000 volts o 32,000 volts)
a otros valores mas bajos de voltaje de salida en su devanado secundario. Normalmente tensiones comunes de uso residencial, comercial ó industrial:
(208/120V - 220/127V - 380/220V - 400/230V o 440/254 volts).

Principio de Inducción Electromagnética en Transformadores

Todos los transformadores usan el principio de inducción electromagnética para cumplir su propósito.

Inclusive primeramente pueden ofrecer la función de "Bajar el Voltaje" para luego -mediante la instalación de otro- "Elevar la Corriente" recibida (sobre todo en el área comercial e industrial)

Tipos de conexiones
para un Transformador:

•Delta - Estrella:

Conexion DELTA-ESTRELLA

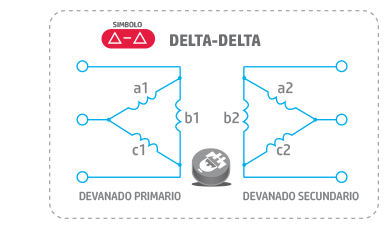

•Delta - Delta:

Conexión DELTA-DELTA

•Estrella - Delta:

Conexion ESTRELLA-DELTA

•Estrella - Estrella:

Conexión ESTRELLA-ESTRELLA

Existen diferentes tipos de Transformadores:

Por su FABRICACION pueden ser:

HUMEDOS (enfriado por aceite)
SECOS (autoenfriados por aire)

Por sus DEVANADOS pueden ser:

-de SUBIDA de voltaje (ELEVADOR),
para los casos en que se requiera de elevar la tensión o corriente.

-de BAJADA de voltaje (REDUCTOR),
para los casos en que se requiera de una tensión o voltaje menor al recibido.

Los devanados o bobinas se pueden fabricar de cobre/cobre o aluminio/aluminio.
Los valores de transformación dependerán de la diferencia entre el bobinado de los devanados, es decir, si el primer devanado tiene el doble de vueltas que el secundario la tensión de salida sera menor a la de entrada y asi, a su vez, en el caso contrario.

Devanados en transformador de voltaje

Por su CLASE pueden ser:

Baja Tensión
Media Tensión
y de Alta Tensión.


Esto es la tensión de voltaje de entrada (acometida) que soportan en su devanado primario.

Por su DISEÑO y FUNCIONALIDAD pueden ser:

Tipo Poste.
Tipo Pedestal.
Tipo Sumergible.
De Aislamento.
De Potencia.
Auto-protegidos.
-protección contra cortocircuito, fallas internas y sobrecargas.
Herméticos y Encapsulados con resina epóxica.
De Distribución.
Tipo Subestación, con y sin gargantas.
Tipo Estación.

Por su FACTOR DE AISLAMIENTO pueden ser:

K1, K4, Kn...
donde "n" es el número de armónico que se esta aislando.

Por su TEMPERATURA pueden ser:

Tipo "B"
Tipo "F"
Tipo "H"

Algunas PRUEBAS de funcionamiento para transformadores:

Pruebas de funcionamiento para transformador de voltaje

Pérdidas de carga e impedancia.
Pérdidas en vacío y corriente de excitación.
Factor de potencia.
Resistencia de aislamientos.
Resistencia ohmica de los devanados.
Relación transformación/polaridad.
Hermeticidad.
Potencial inducido.
Potencial aplicado.
Elevación de la temperatura de los devanados.
Impulso por rayo normalizado.
Corto circuito.
Líquido aislante.

Algunas PARTES
de un Transformador:

Válvula de alivio de sobrepresión.
Seccionador en anillo.
Fusible limitador de corriente.
Porta fusible de expulsión.
Seccionador radial.
Soporte para boquilla estacionaria.
Provisión para manovacuómetro.
Señal preventiva de riesgo.
Indicador de nivel de líquido aislante.
Indicador de temperatura.
Indicador de sobrecarga.
Boquilla de porcelana de baja tensión.
Boquillas de media tensión tipo pozo.
Boquillas de baja tensión.
Boquillas de media tensión.
Conector tipo muelle.
Conector a tierra tanque.
Conector a tierra para blindaje de media tensión.
Conexión para filtro prensa.
Conexión a tierra de baja tensión.
Aparta rayos con conexión a tanque tierra.
Cambiador de derivaciones.
